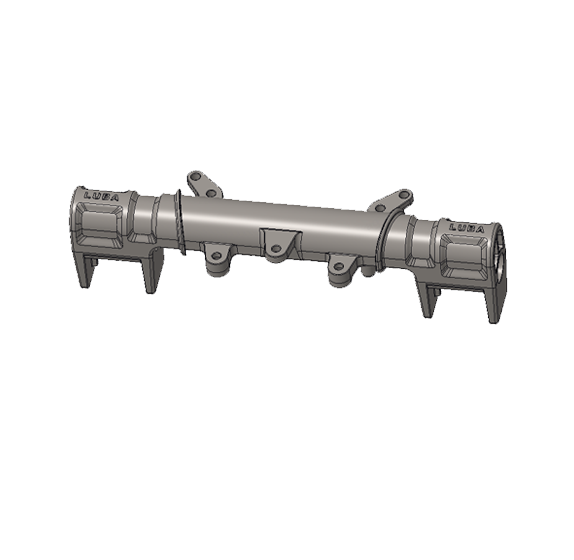

一、结构设计对压铸工艺的核心影响

铝合金压铸件的成品合格率、模具寿命、生产成本，很大程度上取决于前期结构设计是否符合压铸工艺特性。不合理的结构设计会导致充型不满、缩孔气孔、开裂变形、脱模拉伤等一系列缺陷，大幅提升后加工成本与模具损耗。遵循压铸工艺规律优化结构设计，能在保证产品强度的前提下，提升成型良率、延长模具寿命，是压铸产品开发的核心前置环节。

铝合金压铸属于高压高速充型工艺，金属液填充时间短，凝固速度快，结构设计需围绕充型顺畅、凝固均匀、脱模便捷三大核心原则，下面从壁厚、圆角、筋位、脱模斜度等核心维度逐一说明规范要求。

二、壁厚设计核心规范

壁厚是压铸件结构设计的一要素，直接决定凝固均匀性与内部品质。

优先采用均匀壁厚

同一铸件壁厚差需控制在合理范围，避免局部过厚或过薄。壁厚不均会导致各部位凝固速度不一致，厚壁处易产生缩孔、缩松、内部气孔，薄壁处易出现冷隔、充型不满。

常规小型压铸件壁厚1.5~2.5mm，中型壳体类2.0~3.5mm，大型结构件不超过4.5mm。普通铝合金压铸适宜的壁厚为2.5mm左右，兼顾强度与成型质量。

严格控制小壁厚上限

铝合金流动性有限，壁厚过薄会导致充型困难，不同尺寸铸件对应不同小壁厚：投影面积＜100cm²的小件，小壁厚可达1.0mm；投影面积100~500cm²的中件，小壁厚1.5mm；大件小壁厚不低于2.0mm。有外观面、深腔的结构，小壁厚需适当上浮0.3~0.5mm。

壁厚过渡需平缓渐变

无法避免壁厚差异时，需采用渐变过渡，禁止突变台阶。过渡段长度应不小于壁厚差的2~3倍，形成平缓斜坡，减少凝固应力集中，避免厚壁处热节缩孔与过渡位置开裂。

三、圆角与过渡设计要求

所有转角、棱角位置禁止设计尖角，采用圆弧过渡。

尖角位置会导致模具对应部位应力集中，压铸生产中容易开裂崩角，缩短模具寿命；同时铸件尖角处金属液流动不畅，易产生冷隔、气孔，且成品尖角处应力集中，受力易断裂。

常规内角圆角半径R≥壁厚的1/2，小不小于0.5mm；外角圆角可对应加大，保证壁厚均匀。受力部位、深腔转角位置需适当加大圆角，进一步降低应力集中风险。

四、加强筋与凸台设计规范

提升铸件强度不应单纯增加壁厚，优先采用加强筋结构，既能减重又能提升刚性，同时避免厚壁缩孔缺陷。

筋条厚度应为相邻主壁厚的0.6~0.8倍，禁止超过主壁厚，防止筋位根部出现热节缩孔；

筋条高度不宜超过壁厚的5倍，高径比过大易出现充型不满、脱模粘模问题；

多条筋交叉时需错开布局，避免十字交叉形成厚大热节，交叉位置做局部减薄处理；

安装凸台需通过筋条与主体连接，凸台壁厚与主体保持一致，避免局部过厚缩孔。

五、脱模斜度与孔位设计规范

脱模斜度要求

压铸件设计合理脱模斜度，避免脱模时拉伤表面、粘模。外壁脱模斜度1°~1.5°，内壁、深腔部位1.5°~2°；外观面、高光面斜度需适当加大，减少脱模划痕。深度越深的腔位，脱模斜度相应越大。

孔位设计限制

压铸件孔深与孔径比例不宜过大，盲孔深度不超过孔径的3~4倍，通孔不超过6~8倍，过深的孔位型芯易被金属液冲弯变形，且孔内易产生气孔、疏松。孔径过小的孔位不建议压铸成型，预留余量后续机加工更具性价比。
